大家好，我是記得誠。

TVS和穩壓管都是電路中很常用的電子元器件，都是二極管的一個種類。

TVS二極管全稱是Transient voltage suppression diode，也叫瞬態電壓抑制二極管。

穩壓二極管英文名字Zener diode，又叫齊納二極管。

關于穩壓二極管和TVS二極管選型相關內容化，可以點擊下面這兩篇文章：

相同點：

1、TVS和二極管都是反向接入電路，利用PN結的反向擊穿特性。穩壓管是齊納隧道效應或雪崩效應，TVS是雪崩效應。

2、TVS是在穩壓管基礎上發展出來的一個產品。

3、TVS和穩壓管都可以對電壓進行鉗位。

4、TVS和穩壓管在長期運行的電流耐受值基本上是一樣的，且與體積、功耗有關。

不同點：

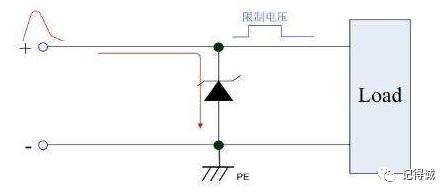

1、從應用上看，穩壓管大部門都是處于穩壓擊穿狀態，后端的電壓穩定在一個值。TVS大部分時間工作在開路狀態，瞬態高壓到來時進行鉗位保護。

2、從穩壓值上看，穩壓管的Vz一般精度較高，有很多都在1%左右。

TVS的鉗位電壓Vc一般在一個范圍內，和浪涌能量大小有很大的關系。

3、從響應速度上看，TVS響應速度比穩壓管快很多，一般在納秒或者皮秒級別就能鉗位保護。

4、從物料種類上看，TVS的種類要多于穩壓管，有單向、雙向、TVS陣列等，穩壓管一般就是穩壓值有高低之分。

5、從通流能力看，TVS通流能力比穩壓管大很多，最大可以過幾百A的浪涌電流，穩壓管則很小。

6、從參數上看，兩者的參數也有很大的差別，選型考慮的點都不一樣。

今天的文章到這里就結束了，希望對你有所幫助，我們下一期見。
