通電后，進水指示燈亮起，用戶通過對按鍵的操作選擇洗衣服的哪一個流程，若直接選擇啟動按鍵，則洗衣機從進水→洗衣服→泡洗→脫水→出水→結束進行整個流程。若不直接選擇啟動，那么用戶可以根據自己的需要對菜單選擇鍵進行操作，把洗衣機切換到自己想要的那個流程去。
⑴洗滌過程：在進入洗滌過程，首先進水閥接通，開始向洗衣機供水，當?shù)竭_(dá)要求水位時，進水閥斷電關閉，停止進水；電機M接通，帶動波輪旋轉，形成洗衣水流。電機M是一個正反轉電機，可以形成往返水流，有利于洗滌衣物。
⑵漂洗過程：與洗滌過程操作相同，只是時間短一些。
⑶脫水過程：洗滌或漂洗過程結束后，電機M停止轉動，排水閥M接通，開始排水。排水閥動作的同時，電機M也接通，使電機可以帶動內桶轉動。當水位低到一定值，再經過一段時間后，電機開始正轉，帶動內桶高速旋轉，甩干衣物。
unsigned char as; //水位，保存
sbit k1=P1^0;//進水閥控制端口
sbit k2=P1^1;//排水閥控制端口
sbit k3=P1^2;//電機控制繼電器一號
sbit k4=P1^3;//電機控制繼電器2號
sbit led1=P2^0;//浸泡洗指示燈
sbit led2=P2^1;//速洗指示燈
sbit led3=P2^2;//標準洗指示燈
sbit led4=P2^3;//脫水指示燈
sbit led5=P2^4;//烘干指示燈
sbit s1=P3^2;//數碼管顯示第一位公共端
sbit s2=P3^3;//數碼管第二位顯示控制公共端
sbit k5=P3^0;//烘干電機
sbit ks1=P3^4;//洗衣機電源開關
sbit ks2=P3^5;//洗衣機模式選擇
sbit ks3=P3^6;//啟動按鍵
sbit kk1=P3^1;//洗滌完報警

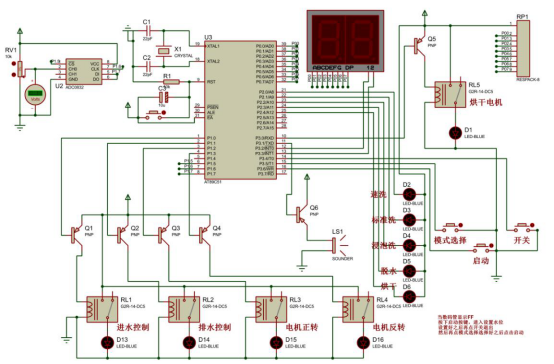

參考仿真圖：
