SSCOM32使用說明：

將用戶程序通過串口的方式下載到ATT7025/7027中。

使用步驟：

（1）選擇通訊口，然后打開串口，如下圖所示

（2）將DTR打勾，DTR對應芯片的TMS1腳，也就是說通過將DTR打勾將TMS1拉為低電平

（3）將RTS打勾，然后將勾取消，RTS對應芯片的外部復位引腳，通過將RTS打勾將芯片外部復位引腳拉低，使芯片處于復位狀態，然后將RTS拉高，使得芯片完成復位。

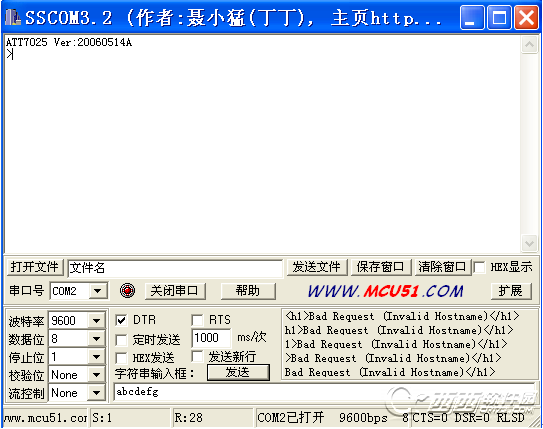

（4）將鼠標移動到上面的大文本框，點擊回車按鍵，然后可以看到有返回信號，如下圖所示：

（5）從鍵盤輸入 “M0000” ，會有如下返回信號，如下圖所示，通過這個命令將芯片內的24Kflash擦除

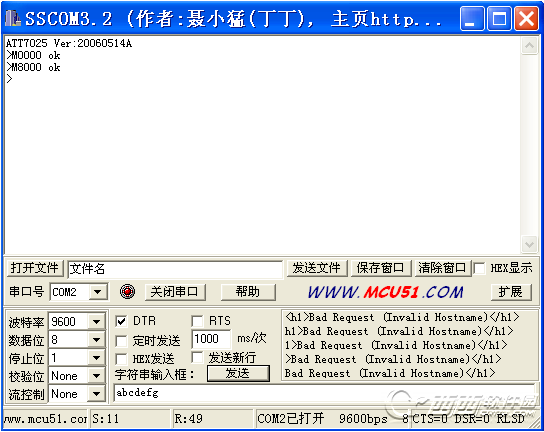

（6）從鍵盤輸入 “M8000” ，會有如下返回信號，如下圖所示，通過這個命令將芯片內的8Kflash擦除

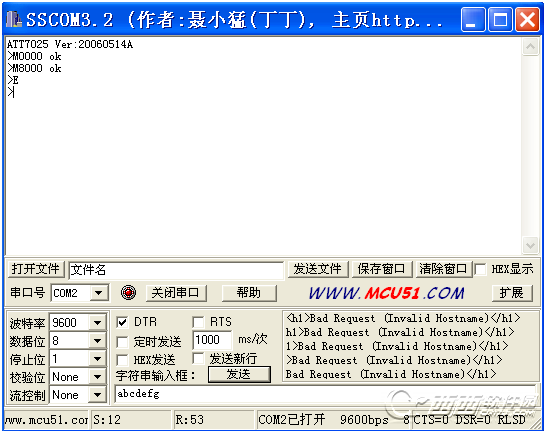

（7）從鍵盤輸入 “E”,如下所示：

說明：鍵入“E”后，不再顯示隨后鍵入的字符，但所鍵入字符可通過串口訪問芯片。

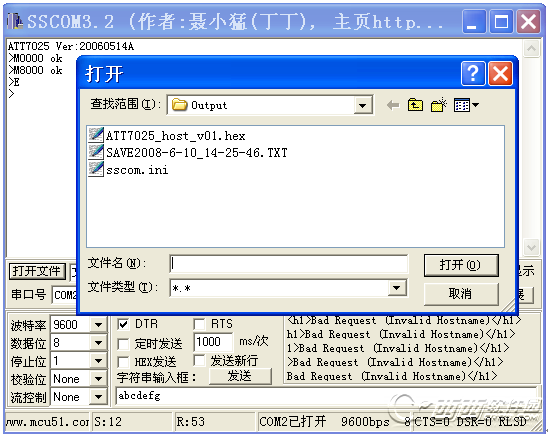

（8）從鍵盤輸入 “L”,此時不會再看到返回字符，然后點擊打開文件，選擇用戶需要下載的hex文件

說明：鍵入“L”是Load命令，此時可以打開一個hex文件進行寫Flash操作。

（9）點擊發送文件，如下圖所示：

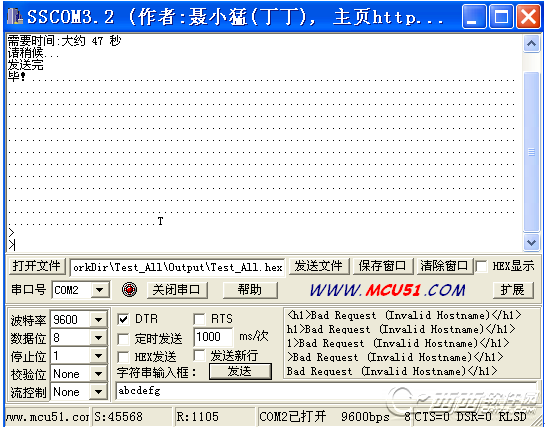

（10）當正確傳輸完成時，如下圖所示：

上圖中的情況說明程序下載正確。

（11）將DTR的勾取消，也就是說將芯片的TMS1拉高，將芯片切換到Normal模式，將RTS拉低再拉高，也就是說將芯片復位一次，此時芯片內的程序就開始正常運行了。
