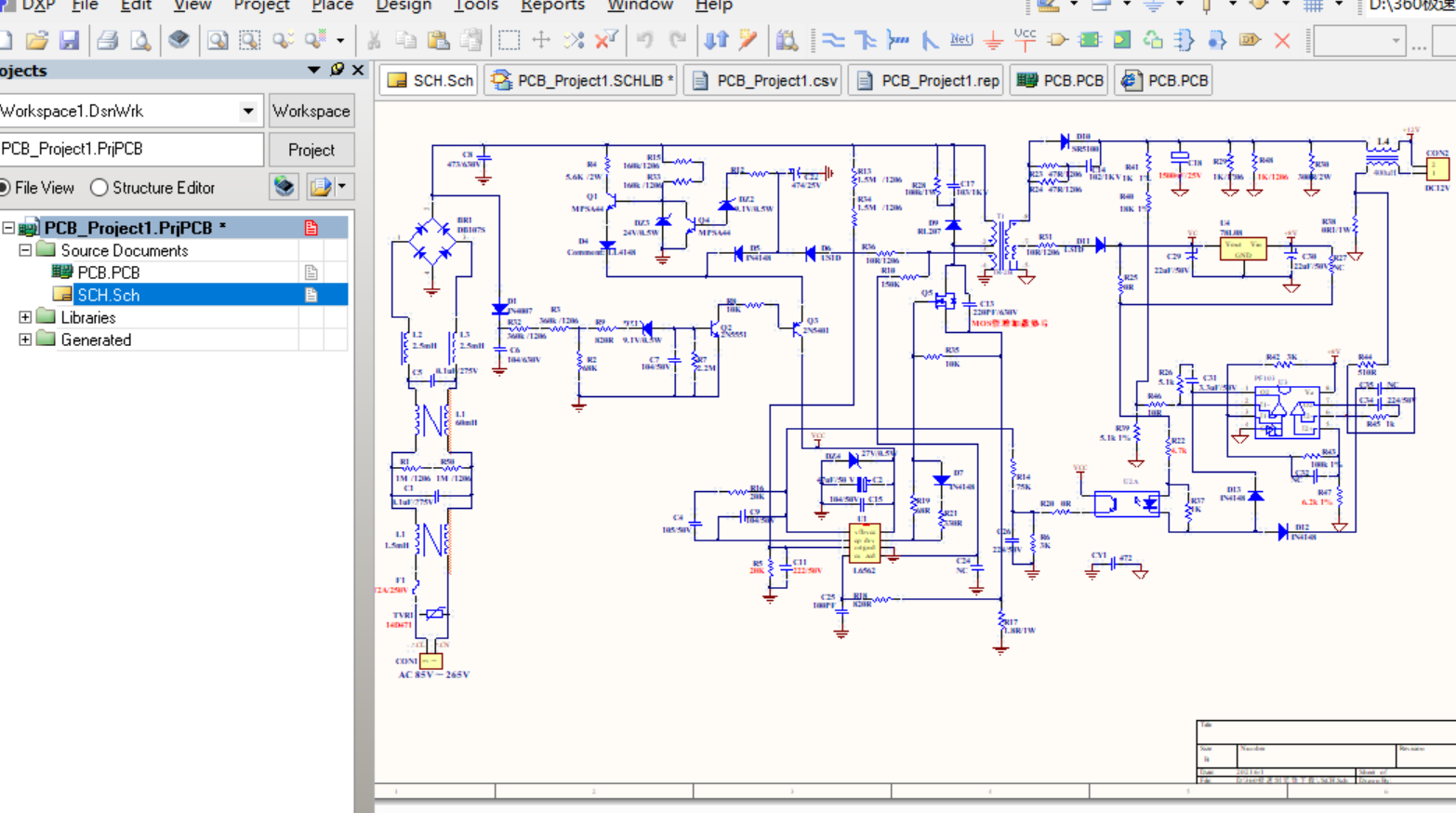

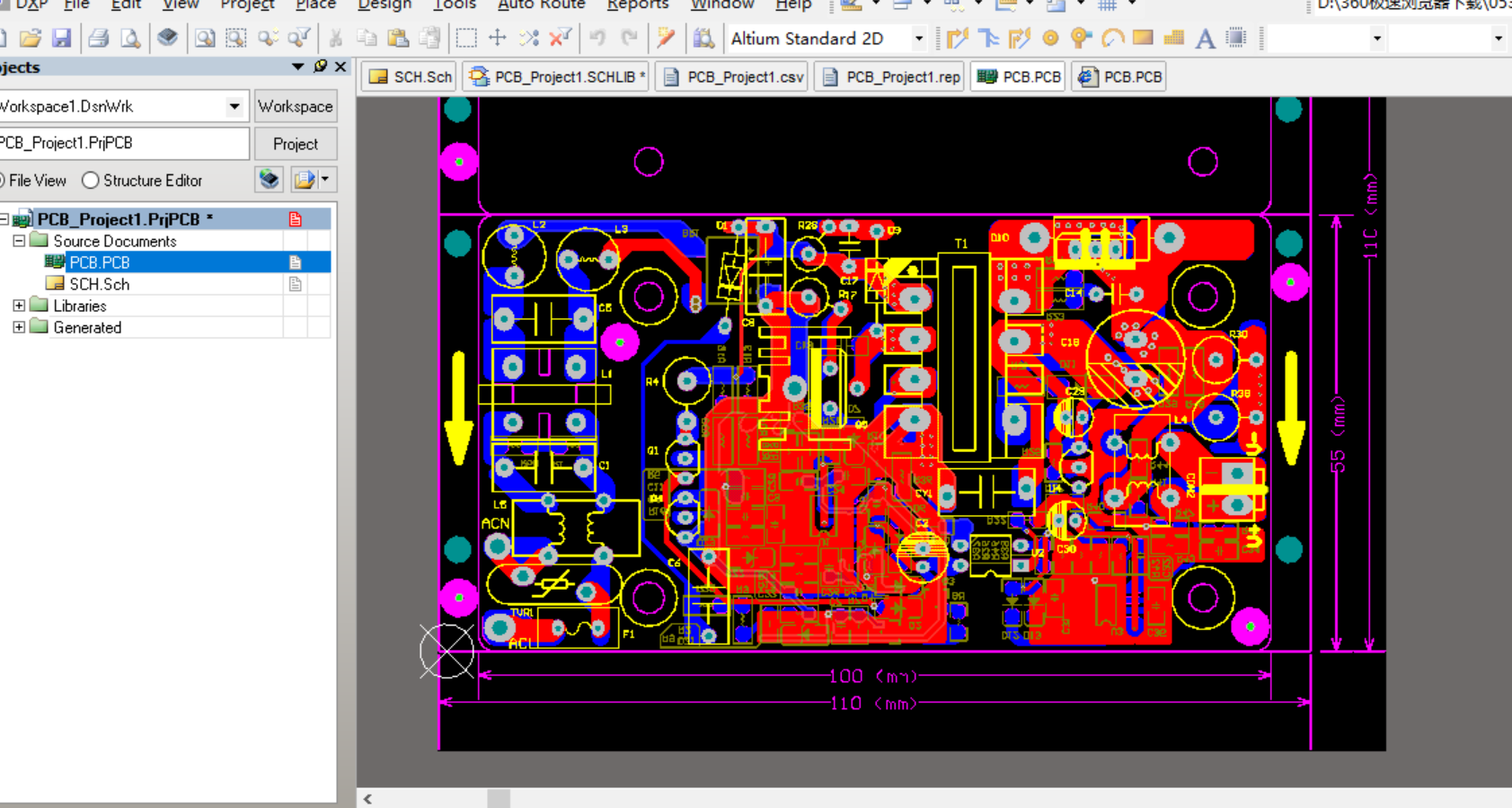

AC220V轉DC(12V15W )電源板AD設計硬件原理圖+PCB文件，2層板設計，大小為100*55mm, ALTIUM設計的原理圖+PCB文件，可以做為你的學習設計參考。
主要器件型號如下：
Library Component Count : 24
Name Description
----------------------------------------------------------------------------------------------------
2N3904 NPN General Purpose Amplifier
2N3906 PNP General Purpose Amplifier
BRIDGE1 Diode Bridge
CON2 Connector
Cap Capacitor
Cap Pol1 Polarized Capacitor (Radial)
D Zener Zener Diode
DIODE
Diode 1N914 High Conductance Fast Diode
EC
ELECTRO2 Electrolytic Capacitor
FP103
FUSE-H
Header 2 Header, 2-Pin
INDUCTOR2
NMOS-2 N-Channel Power MOSFET
PC837 Optoisolator
RES2-B
Res Varistor Varistor (Voltage-Sensitive Resistor)
T
TR-2B
TRANS1
UCC28051
Volt Reg Voltage Regulator
