資源簡介

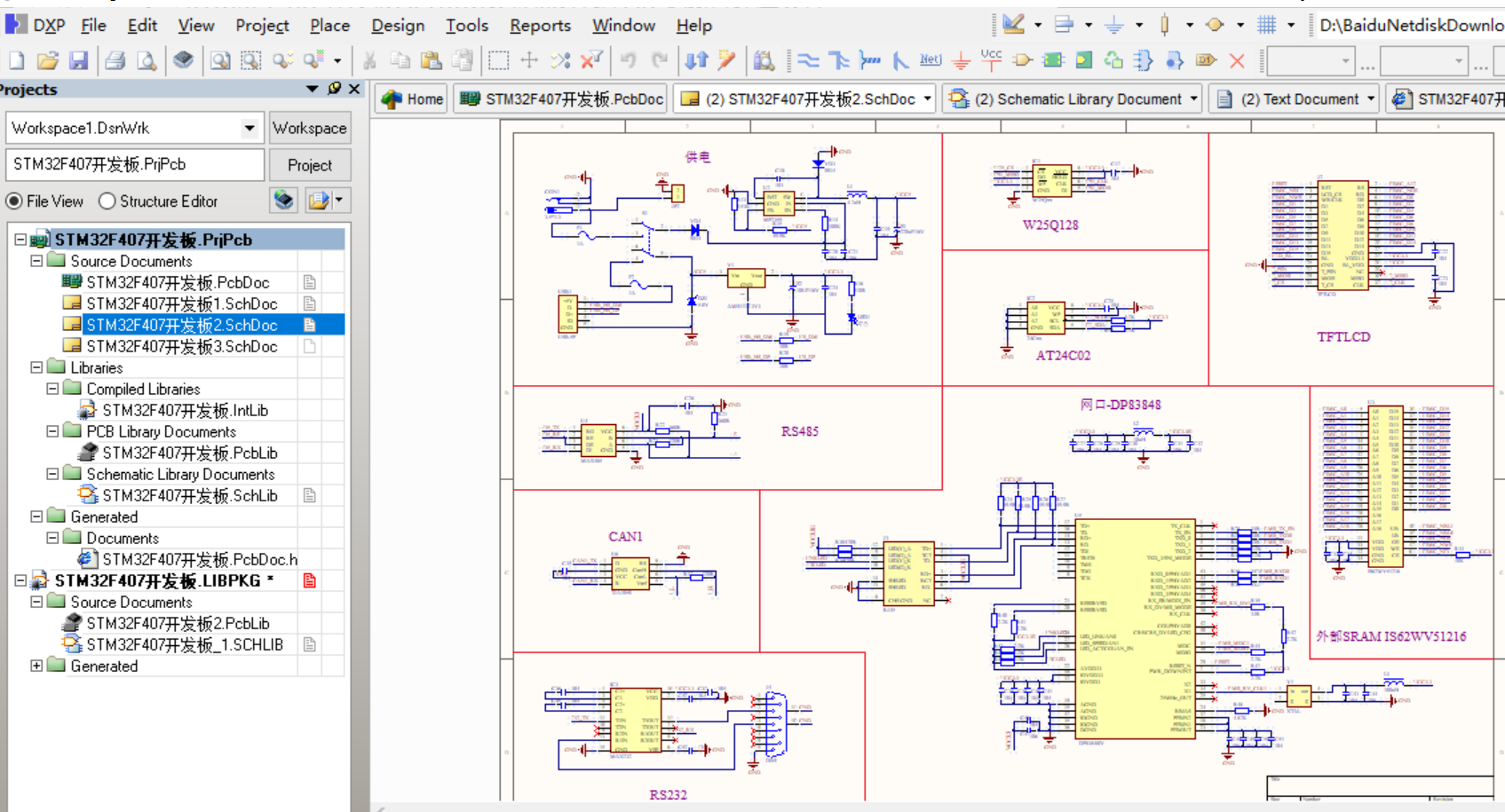

STM32F407開發板ALTIUM設計原理圖+AD集成封裝庫文件，Altium Designer 設計的工程文件，包括原理圖和未布局布線的PCB文件，可作為你產品設計的參考。集成庫器件型號列表如下：
Library Component Count : 46
Name Description
----------------------------------------------------------------------------------------------------
1N4106 12V/0.5W穩壓管
1N4148 高速開關二極管
24Cxx 外置EEPROM
5向按鍵
8050-SMD 高頻放大-NPN型
AMS1117 三端穩壓芯片
BEEP 蜂鳴器
C 無極性貼片電容
C-CAP 直插電解電容
CR-3V 微型電池
DB9 9針串口
DP83848IV
DS18B20 數字溫度計
FU 5x20 5*20保險絲
HS0038
Header 10X2 10*2P接插件
Header 13X2 13*2P接插件
Header 18X2 18*2P接插件
Header 2 2P接插件
Header 2X2 2*2P接插件
Header 3X2 3*2P接插件
Header 4 4P接插件
Header 4X2 4*2P接插件
Header 6 6P接插件
Header 9X2 9*2P接插件
IS62WV51216
JATG
L 小功率貼片電感
LED-5MM 5mm插件LED
MAX232 MAX232
MAX485
MP2359
P-DC 低壓電源接口
R 貼片電阻
RJ45
SDCARD-M TF卡槽
SS14 肖特基二極管
SSW-2P 2路波動開關
STM32F407ZGT6
TFTLCD
TJA1050
USB OTG
USB-5P 微型USB母座
W25Qxx 外置Flash
XTAL
XTAL-2 2腳晶振
