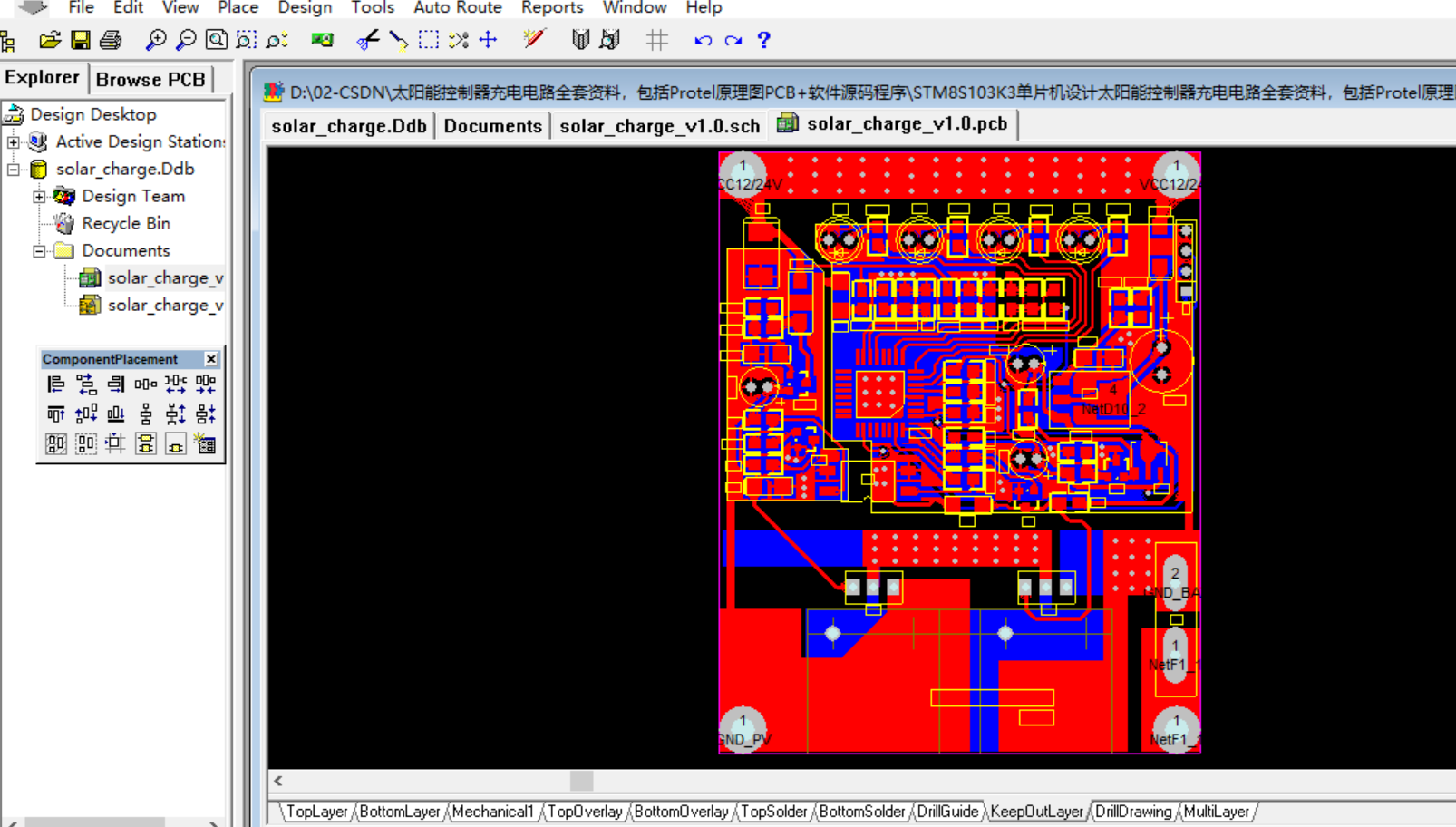

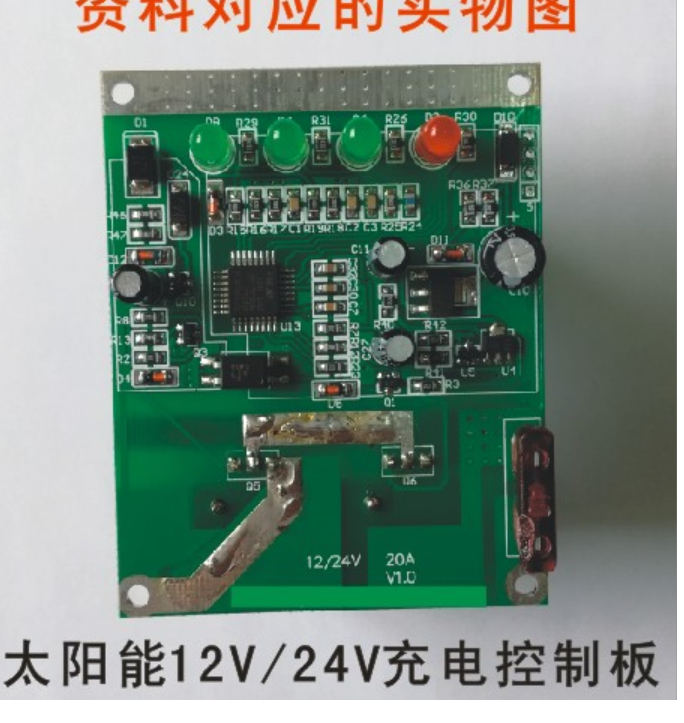

STM8S103K3單片機設計太陽能控制器充電電路全套資料，包括Protel原理圖PCB+軟件源碼程序及相關文檔資料,，2層板設計，大小為75x60mm, 雙面布局布線，可以做為你的設計參考。
太陽能充電模塊說明
說明書版本：V1.1
該說明書對應的硬件版本：12V/24V V1.0
一、 模塊參數
1、 系統電壓： 12V/24V自動識別
2、 額定充電電流：20A
3、 提升充電電壓：14.6V / 29.2V
4、 直充充電電壓：14.4V / 28.8V
5、 浮充充電電壓：13.6V / 27.2V
6、 超壓保護： 17V / 34V
7、 欠壓： 12V / 24V
8、 過放： 11.1V / 22.2V
9、 溫度補償： -4mV /℃/2V
二、 系統連線
請按下圖連接，最好在蓄電池的正極出線口使用一個保險絲，防止蓄電池外線短路。
三、 LED指示燈說明12V/24V
太陽能電池板指示燈：常亮表示有光照；黑夜指示燈熄滅；快速閃爍表
