資 源 簡 介

功能介紹：

1.采用AT24C02芯片可以實現存儲的密碼掉電保存。密碼為6位，只有在開鎖時密碼可更改，更改時要輸入兩遍確認；

2.采用矩陣按鍵輸入、1602液晶顯示、繼電器模擬開鎖，有開鎖指示燈。繼電器有常開常閉觸點可外接電磁鎖等負載；

3.輸入密碼錯誤會提示錯誤次數，當次數大于3時，密碼鎖定；

4.忘記密碼時可按密碼還原鍵，默認密碼111111；

矩陣鍵盤按鍵說明

   1       2       3  確認鍵

   4       5       6   手動關閉鎖

   7       8       9 修改密碼

 還原    0     刪除鍵          X

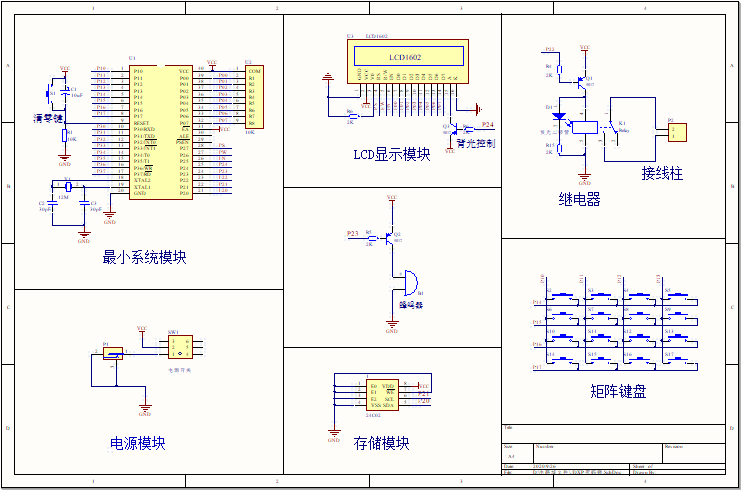

原理圖：

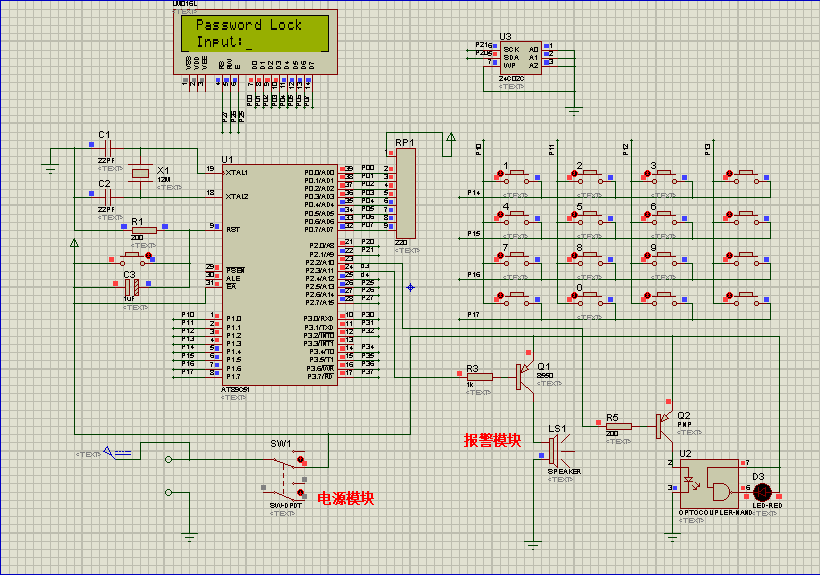

仿真圖：

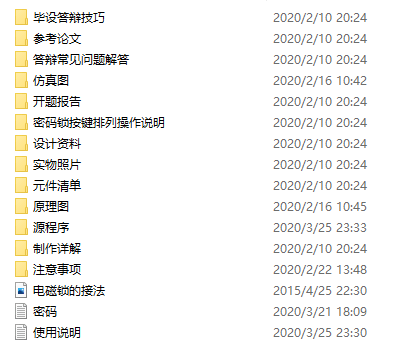

文件截圖：
