STM32硬件SPI驅動TFTLCD Proteus仿真實現

  • 資源大?。?/b>4975 K
  • 上傳時間： 2022-04-12
  • 上傳用戶：woyaotandang
  • 資源積分：2 下載積分
  • 標      簽： stm32 硬件 spi 驅動 tft lcd proteus

資 源 簡 介

        最近經理通知要做項目了，讓我選型一個LCD開始試著做下。這是我用仿真實現的一個smt32的硬件SPI1來驅動的ST7735R，難度挺小的，因為大部分的代碼LCD的廠商已經給我們提供了，我們主要修改成硬件SPI來驅動就好了。

        此次仿真上面有2個問題，不知道是代碼的問題還是仿真圖上的問題。第一個問題是仿真運行時有時會出通信數據傳輸問題，導致指令越界報警，這個可能是SPI不穩定導致的；第二個問題是在改用SPI2或者SPI3來驅動沒有任何反應，猜測是代碼時鐘沒開對或者仿真圖上面還要加上具體晶振。

          代碼工程和仿真工程都已壓縮打包，可放心下載。。。

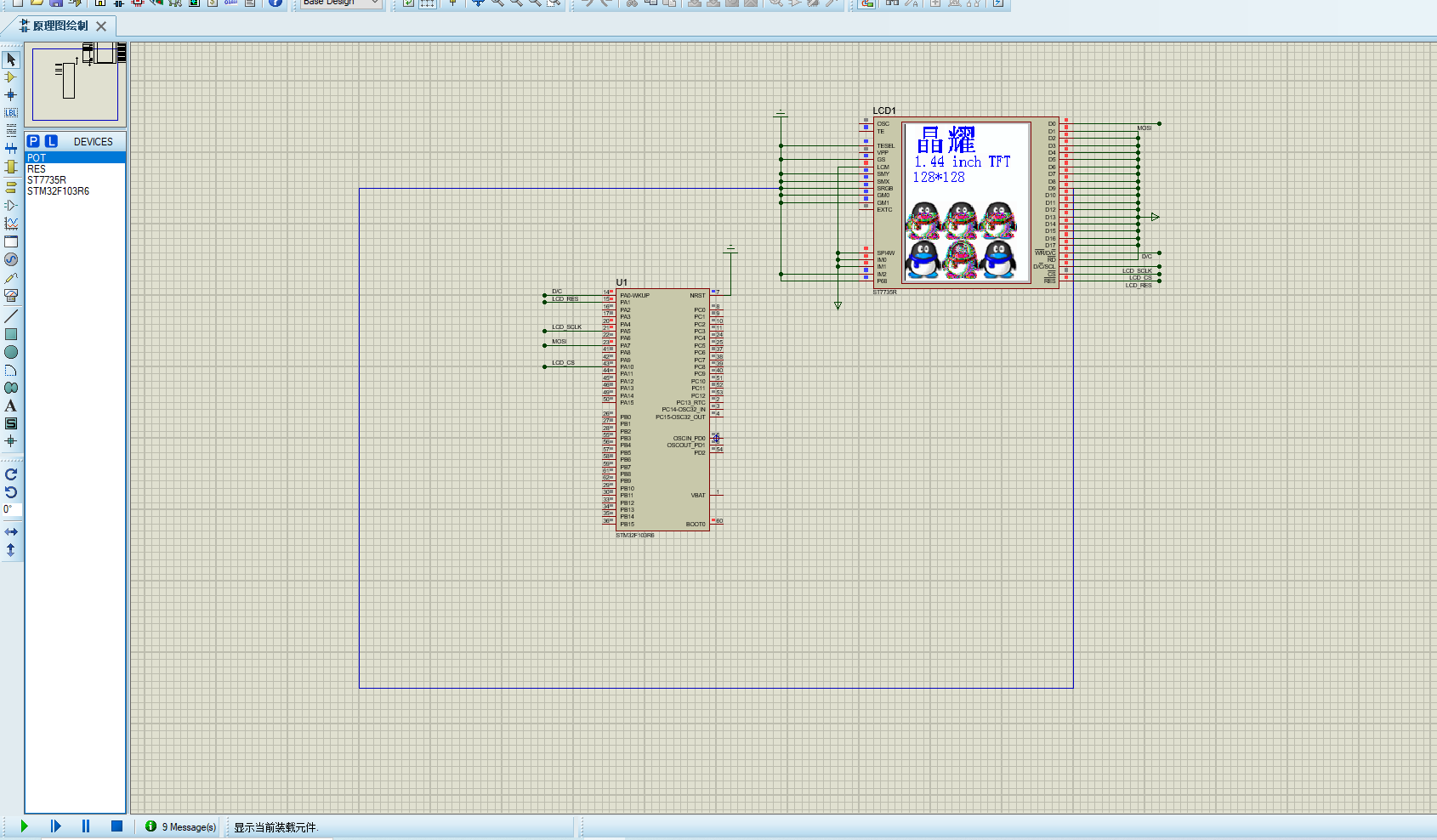

先貼上仿真實現圖：

    STM32硬件SPI驅動TFTLCD Proteus仿真實現


再貼上部分代碼：



/**ST7735驅動**/

#include "ST7735.h"

#include "usart.h"

u16 BACK_COLOR, POINT_COLOR;   //背景色，畫筆色


void WriteCommand_7735(u8 CmdData)  //寫指令

{

SPI_LCD_CS_LOW; //片選

SPI_LCD_COMMAND_W;//寫指令

SPI_I2S_SendData(LCD_SPIx,CmdData);

while (SPI_I2S_GetFlagStatus(LCD_SPIx, SPI_I2S_FLAG_TXE) == RESET){}

SPI_LCD_CS_HIGH;

}


void WriteDate_7735(u8 Data)  //寫8位數據

{

SPI_LCD_CS_LOW; //片選

SPI_LCD_DATA_W;//寫數據

SPI_I2S_SendData(LCD_SPIx,Data);

while(SPI_I2S_GetFlagStatus(LCD_SPIx, SPI_I2S_FLAG_TXE) == RESET){}

  SPI_LCD_CS_HIGH;

}


 void WriteDate16(int data) //寫16位數據

{

WriteDate_7735(data>>8);

WriteDate_7735(data);

}


字符限制了，貼不了多少，2積分即可下載。。。
