NXP LPC2214軟件參考設計例程 -20例基礎源碼

一 概述

LPC2000 系列微控制器是基于ARM7TDMI-S 內核的32 位微控制器片內集成了支持

400KHz 高速模式的硬件I2C 總線接口

為了方便地對 I2C 從器件進行快速的正確的讀寫操作我們設計了LPC2000 系列微

控制器I2C 軟件包本軟件包是硬件I2C 以主方式工作的只要用戶調用接口函數并提供幾

個主要的參數即可輕松地完成I2C 總線外圍器件的應用程序設計

二 I2C 串行總線

I2C 總線是PHILIPS 公司推出的芯片間串行數據傳輸總線2 根線(SDA SCL)即可實現

完善的全雙工同步數據傳送能夠十分方便地地構成多機系統和外圍器件擴展系統I2C 器

件是把I2C 的協議植入器件的I/O 接口使用時器件直接掛到I2C 總線上這一特點給用戶

在設計應用系統帶來了極大的便利I2C 器件無須片選信號是否選中是由主器件發出的I2C

從地址決定的而I2C 器件的從地址是由I2C 總線委員會實行統一發配

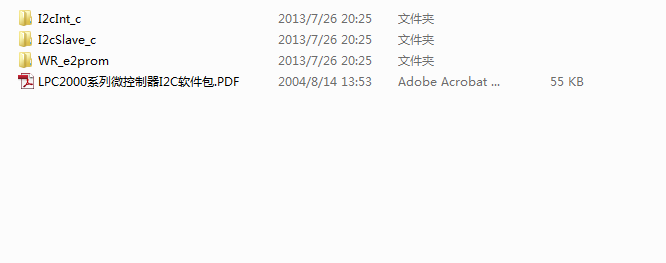

三 軟件包接口說明

LPC2000 系列微控制器I2C 軟件包采用中斷方式進行處理提供了4 個接口函數分別

為ISendByte() ISendStr() IRcvByte 和IRcvStr() 由于I2C 向量中斷需要根據實際應

用來設定(即VIC 的設置) 所以軟件包中沒有提供I2C 初始化的代碼在調用I2C 軟件包接

口函數前用戶程序要配置好I2C 總線接口(I2C 引腳功能和I2C 中斷并已使能I2C 主模

式)
