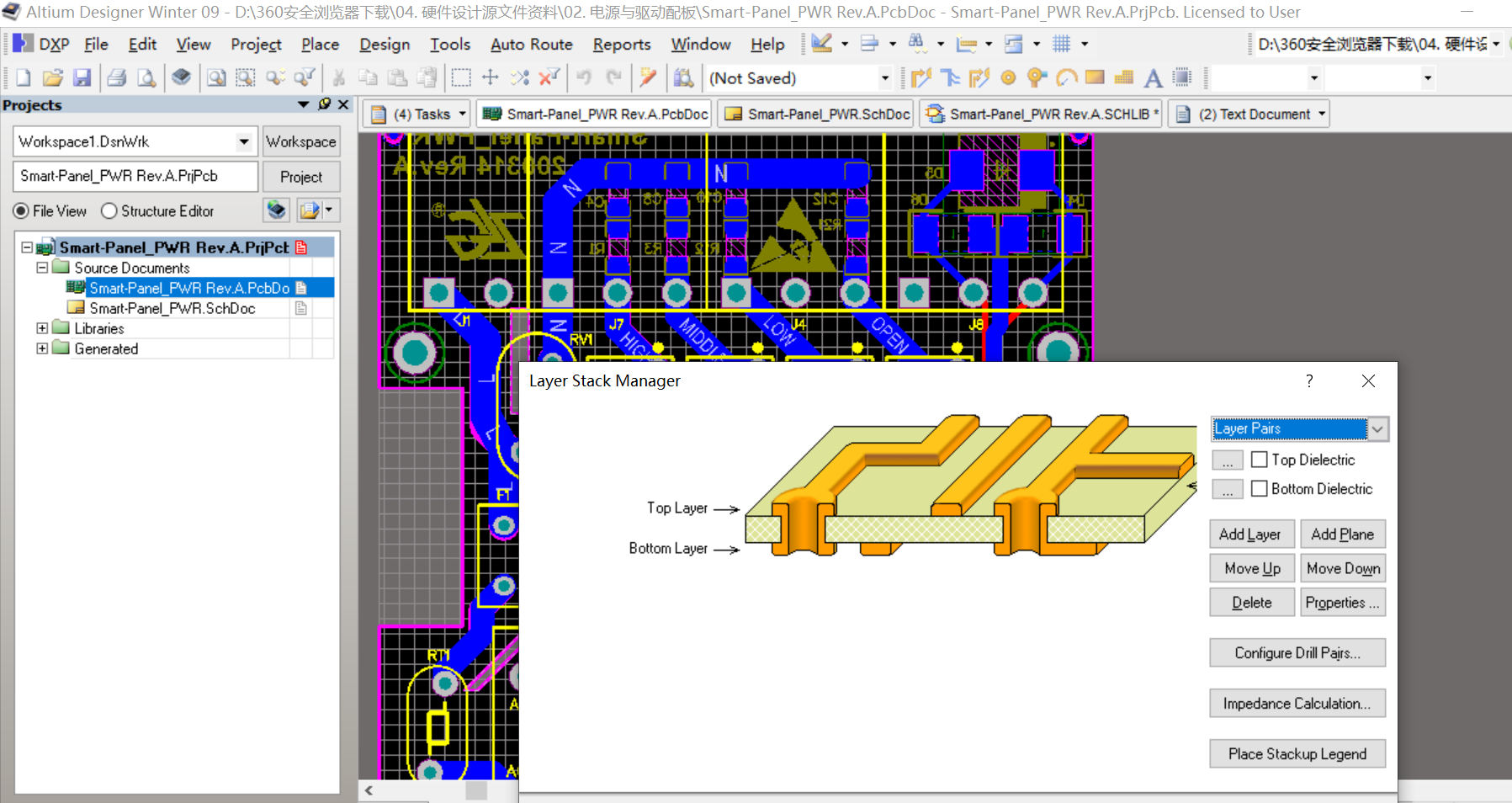

AC220V轉DC5V(3W )-RS485電路-繼電器驅動板ALTIUM設計硬件原理圖+PCB+AD集成封裝庫，2層板設計，大小為59x62mm，Altium Designer 設計的工程文件，包括完整的原理圖及PCB文件，可以用Altium(AD)軟件打開或修改，可作為你產品設計的參考。集成封裝器件型號列表：
Library Component Count : 20
Name Description
----------------------------------------------------------------------------------------------------
CAP1 GRM21BR61A106KE19L，106,10μF,±10%,10V,X5R,0805,muRata,RoHS
CON2 Connector
CON3 Connector
CON4 Connector
DIODE ZENER2 SMBJ6.5CA,DO-214AA,君耀,RoHS
DIODE1 1N4148,SOD-323,長電,RoHS
FUSE1 MST2.50,T2.5A,250V,長方形,CONQUER,RoHS
HEADER 5X2
HOLE - 不上螺絲
MARKER
MAX485CSA SP485REN-L,SO-8,EXAR,RoHS
NPN-1 9013,SOT-23,長電,RoHS
RELAY-SPST HF46F/005-HS1,20.5×7.2×15.3mm,宏發,RoHS
RES-PTC NTC,5D-9,DIP,RoHS
RES2 10Ω,0603,*,RoHS
RES4 471KD10,直插,君耀,RoHS
ZLG
ZY GAOYA
ZY0IFBxxP-3W ZY0IGB05P-3W V1.00
ZY_ESD-MARK
