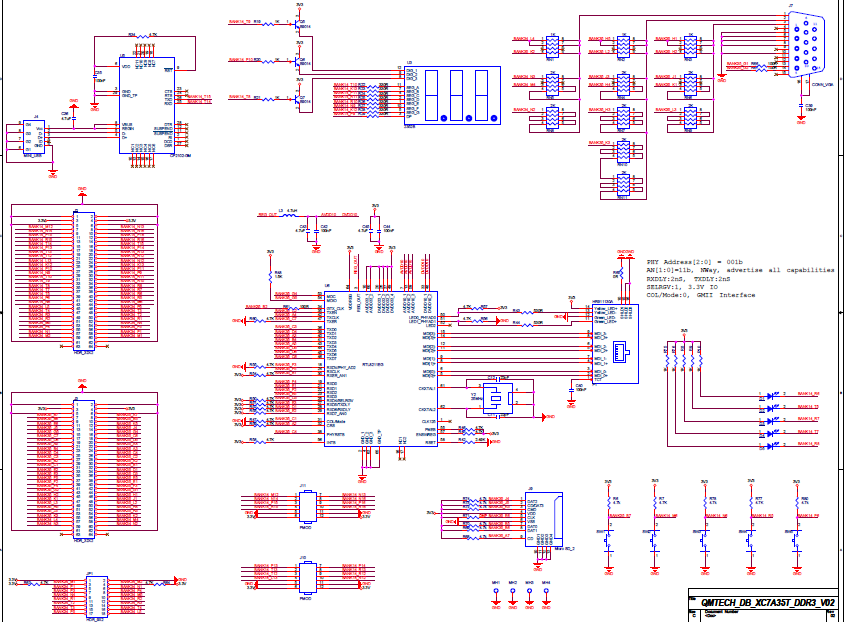

Artix-7 XC7A35T-DDR3開發板資料硬件參考設計資料

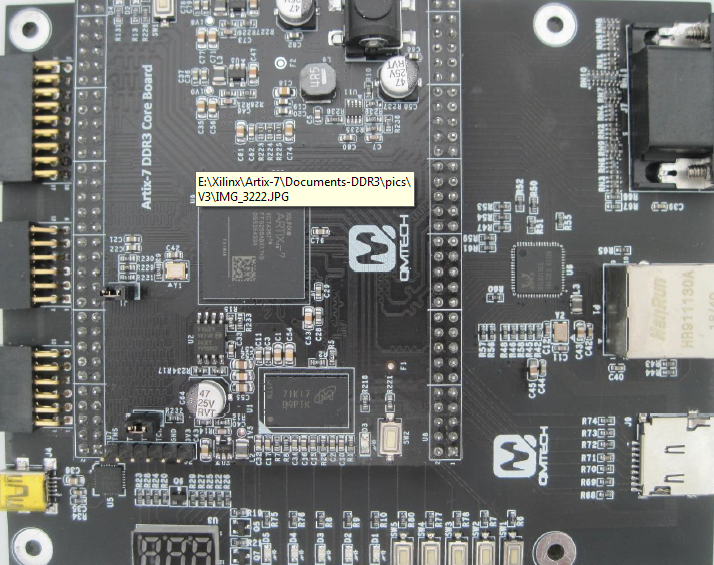

QM_ XC7A35T開發板主要特征參數如下所示：
? 主控FPGA：XC7A35T-1FTG256C；
? 主控FPGA外部時鐘源頻率：50MHz；
? XC7A35T-1FTG256C芯片內部自帶豐富的Block RAM資源，達到了1,800kb；
? XC7A35T-1FTG256C芯片邏輯單元數為33,280；
? QM _XC7A35T板載N25Q064A SPI Flash芯片，8MB(64Mbit)的存儲容量；
? QM _XC7A35T板載256MB鎂光的DDR3存儲器，型號為MT41K128M16JT-125:K；
? QM _XC7A35T提供核心板芯片工作的3.3V電源，有一路3.3V的LED電源指示燈，板載高性能DC/DC芯片給FPGA 1.0V Core電壓，DDR3 1.5V電壓供電以及VDD_AUX的1.8V電壓；
? QM _XC7A35T引出了兩排2x32p、2.54mm間距的排座，可以用于外接24Bit的TFT液晶屏、CY7C68013 USB模塊、高速ADC采集模塊或者CMOS攝像頭模塊等；
? QM _XC7A35T引出了芯片的2路按鍵用于測試,其中一路用于PROGROM_B信號編程按鈕；
? QM _XC7A35T引出了芯片的3路LED燈用于測試，其中一路LED為FPGA_DONE信號指示燈；
? QM _XC7A35T引出了芯片的JTAG調試端口，采用單排6p、2.54mm間距的排針；
