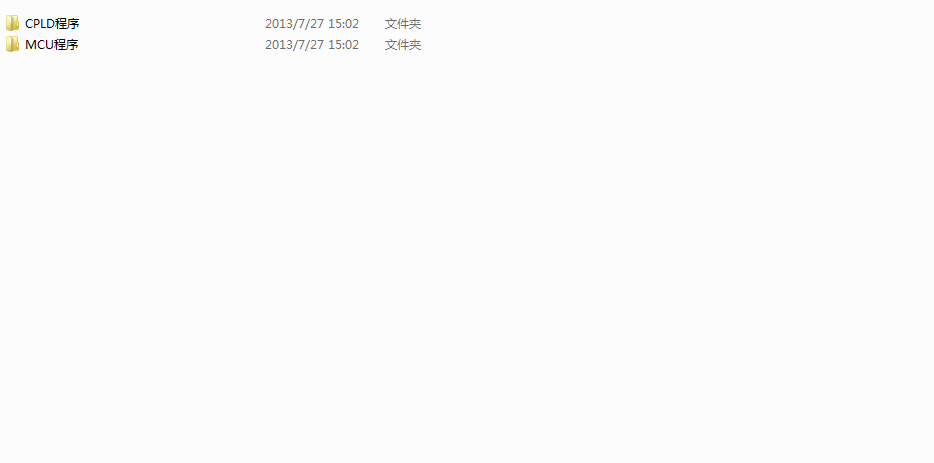

30路PT100溫度數據自動采集硬件+單片機軟件+PC上位機軟件系統設計，多年前做的小項目，硬件已實現包括PROTEL 99SE 設計的硬件原理圖+PCB文件，W77E58單片機軟件，EPM7128S CPLD邏輯，VB設計的上位機數據采集界面軟件，機械屏蔽外殼。可作為你產品設計的參考。
自動測溫系統設計目錄
1、 設計目的
由于人工用萬用表測量不僅浪費時間與人力，而且也只是得到傳感器的電阻值，不能直觀的反映出磁體的溫度值，0.45T系統軟件開發及臨床的應用也給測量帶來了不變，今采用磁體溫度自動測量系統，可以完全克服這些矛盾，在系統成像掃描后可以開啟磁體溫度自動測量系統通過PC串口隨時讀取30路磁體溫度數據。
2、 設計方案
1》 硬件方案：
采用通過主機的串口來讀取這30路溫度數據，主機與MCU的通信采用RS232的方式，主機給MCU命令，MCU在與CPLD之間在進行邏輯控制，通過CPLD來控制這30路電流型模擬開關（或者繼電器）的選通，來定時（如200 ms）一路一路的來選通溫度傳感器，然后在通過變送器進行電阻到電流電壓的轉換，通過12位A/D轉換器，將溫度模擬信號轉化為數字信號，將這些數字信號送入MCU進行數據處理，線上電阻補償等，最后通過串口將MCU處理后的數據送入HOST顯示出來。
