KCAl六路雙脈沖形成器是三相全控橋式觸發線路中必備的電路，它具有雙脈沖形成和電子開關控制封鎖雙脈沖形成二種功能。使用兩塊有電子齊關控制的KCAl電路組成邏輯控制，適用于正反組可逆系統。 電參數如下： 電源電壓：直流 15V，允許波動±5％(±10％功能正常) 電源電流：≤20mA。 輸出脈沖： a．脈沖幅度l≥13V。 b．最大輸出能力：20mA(流出脈沖電流)。 輸入端二極管反壓：≥l8V。 控制端正向電流：≤8mA。 允許使用環境溫度：-l0～ 70℃。

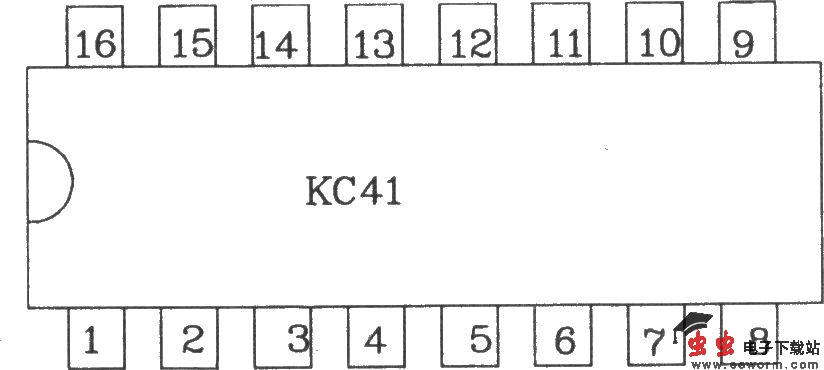

KC41引腳圖 KC41芯片是脈沖邏輯電路，由二極管網絡、輸出電流入大電路和電子開關等部分組成。

KC41的應用電路圖

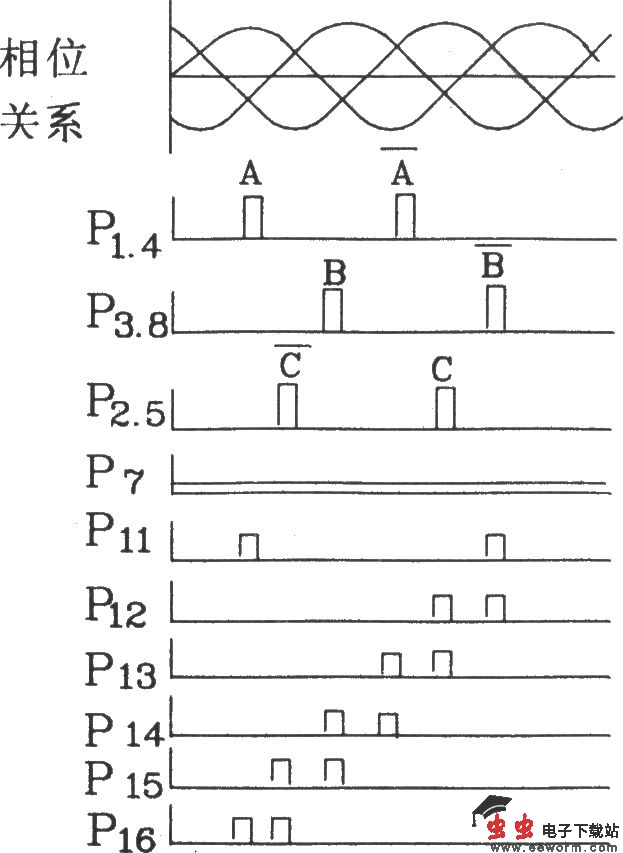

KC41各點波形圖
