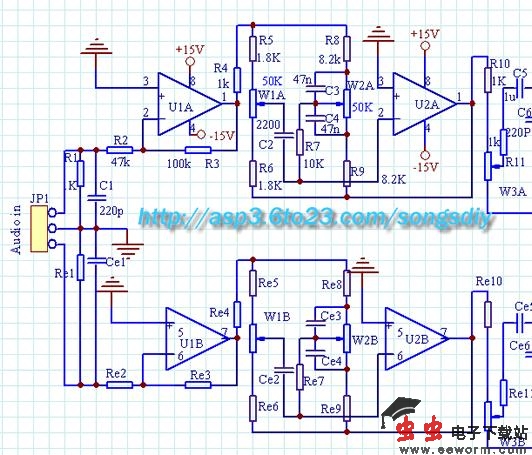

在標準工作電壓下能獲得30Ｗ的平均功率，這在一般家用情況下已經足夠，筆者曾用NE5532前級音調電路推動該集成功放，正如各類電子報刊評價那樣獲得極佳的效果，遺憾的是這樣性格高的集成電路卻很少見于市售的功放和多媒體有源音箱中，雖然其外表是如何的賞心悅目和精致漂亮，但是打開外殼，卻很難發現它的芳影，而是生產廠家為了節省那幾元錢的成本，大都采用諸如2030或其它名不見經傳的廉價電路，由于和TDA2030的封裝完全一樣，可以直接的代替它，可以獲得立竿見影的效果，但是必須是正品。以下是應用電原理圖，只畫出一個聲道，

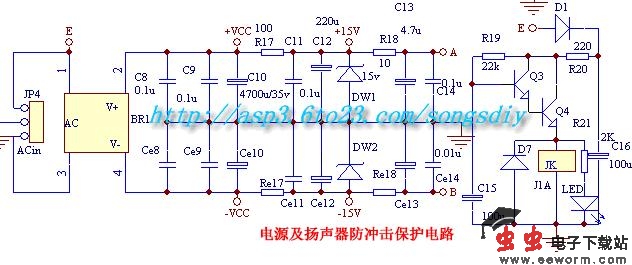

JP1為音頻輸入端，在這里省去耦合電容，因為考慮到現在的音源CD ，VCD ，DVD，TURN，電腦聲卡等，基本上輸出級都有隔直電容，U2 和前面的阻容元件組成反饋式音調電路，，U1為前級線性放大部分，設為2倍的放大倍數。可根據實際情況來改變它的增益大小，R18、C13、C14為電源隔離濾波部分，以減少兩級的相互串繞，DW1，DW2為穩壓管，如果電源變器為雙12V ，則可以省去它，
后級功放部分：
在以往電子報刊中常介紹給功放集成電路取消負反饋電容，再加上一個由運算放大器構成的直流伺服電路，使其變成一個純直流功放電路，事實對LM1875,還有LM3886等,根本不需多此一舉,直接取消該電容即可,用數字萬用表實際測量輸出端,發現它的零點偏移很少,只有幾毫伏左右,本人用這樣的電路多年還沒有燒壞集成塊和揚聲器的事件發生,況且該集成電路具有過熱過流短路保護功能, 該電路中取消了負反饋電路中下面的負反饋電容，變成了純直流放大電路，大大地拓寬了頻率響應，事實證明，只要前級音頻輸入電容選好，一般用ＣＢＢ １Ｕ，或者用別的發燒品牌如ＷＩＭＡ，等，后級電位就很穩定，不能用一般的電解電容，因為那樣有可能有小電流通過，通過放大后造成后級的不穩定，你可以通過對比試聽出取消前后的音質絕然不同的效果，特別是高頻和低音的拓寬，該電路取消了一般采用運放做伺服電路，使制作變得容易。
另外該電路還采用電流負反饋電路，該電路也是近年來報刊推薦較多的電路，電壓負反饋電路相比，其增益隨著未級輸出電流的增大而增大，這樣能使低頻重放力度增強，需要指出的是，采用該電路時，電源的功率儲備要有余量，建議用150W的環變。否則不但達不到預期效果，反而使失真加大，如果你的電源變壓器功率不大，建議你用傳統的電壓負反饋方式。

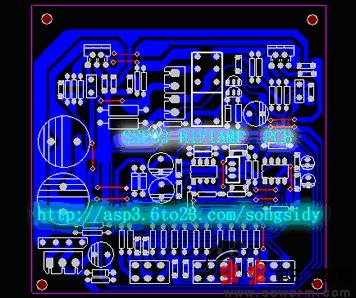

下面是采用兩個ＬＭ１８７５Ｔ和兩個ＳＩＧ公司的ＮＥ５５３２（大S）做前級音調的前后級功放板圖片。一個運放擔任負反饋音調，另一個為線性緩沖放大，PCB設計時為前后級接地分開走線，一點接地，以更好的發揮集成電路的優良性能，其中包括電源整流，連線接座，只要接入變壓器電源線，即可通電工作。
元件的選取和試聽：
也許你一眼就可以看出，上面的功放板的電容部分為德國紅WIMA電容，NE5532為正宗的SIG產，電源濾波電解為NICHICOM的25V/4700UF，容量上對LM1875已經足夠，耐壓上還有所注意，由于本人用雙12伏AC供電，整流濾波后的的電壓為雙18V左右，這樣用25V的耐壓已經足夠了，如果供電變壓器的電壓超過12V，建議用35V/4700UF，電阻用金屬膜，關于電容，這里提一下，有音頻通道中有時是必不可少的但是對音質的影響也是很大的一個元器件，所以現在也就有很多的進口發燒電容如ELNA等可以用到電路中，在本電路中的C6、C7、C10的選取尤其重要，在這里我有個自已的觀點，用最好的發燒電容，都有存在介質損耗和相位失真，只是程度的大小而已，那么我能去掉它就去掉，那么一切問題都不存在了，豈不是更好，還省去了銀子，說做就做，干脆就把C6、C7都去掉了（C10必不可少不能省本電路為WIMA 1UF的），結果聽音的效果大為改觀。[!--empirenews.page--]
高低頻更加自然溫和，聲音中的細節增加不少。這樣的情況下,燒友可以看去,本功放電路中的音頻通道的電容只有C10一個了,可以說是純粹的直流放大電路了.那么測一下U2的輸出端直流電壓為0.9V左右,沒有關系,查一下NE5532的資料,這個值遠小于它的的最大輸出電壓.關于LM1875和NE5532的聽音評價在以前的報刊雜志上已有很多，不再多說了。
