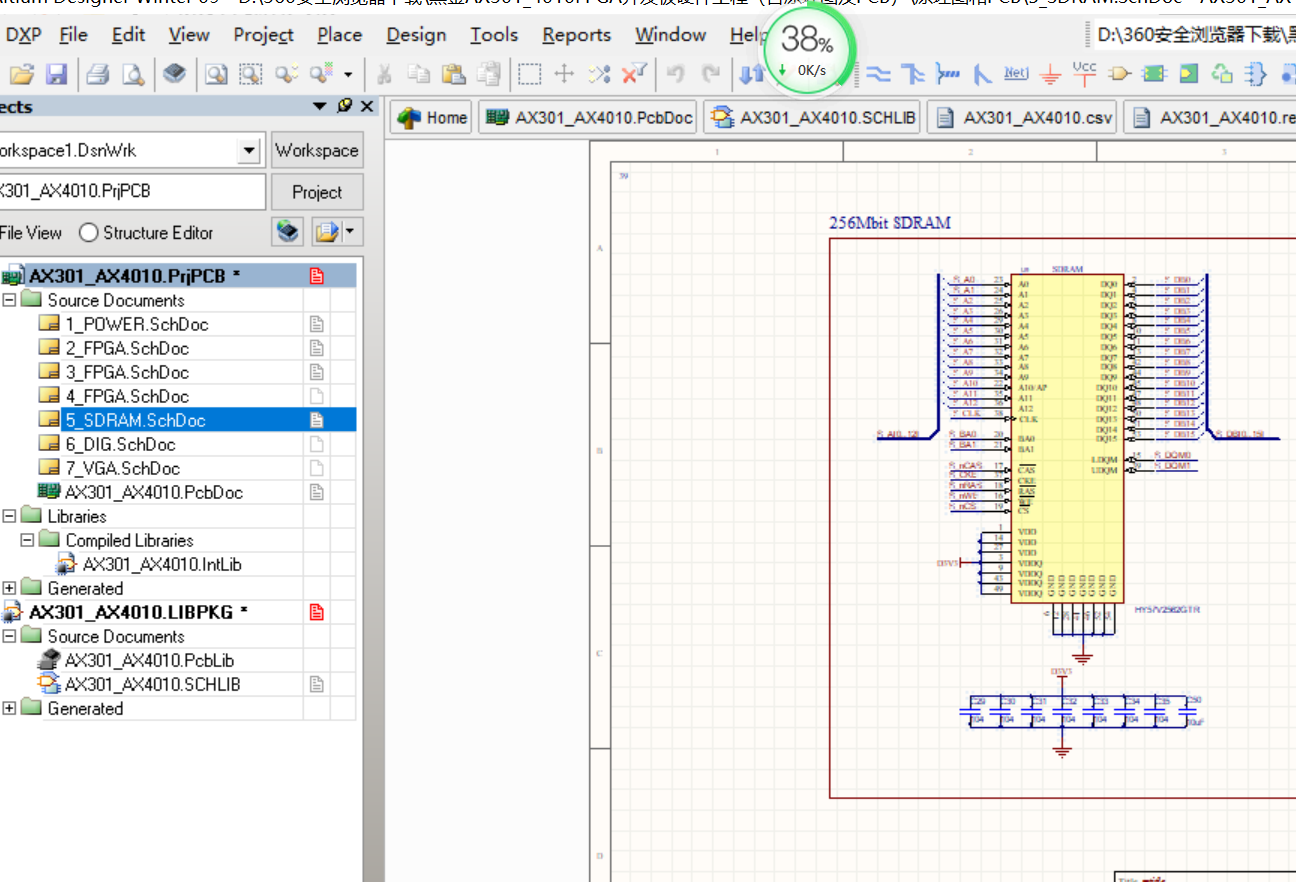

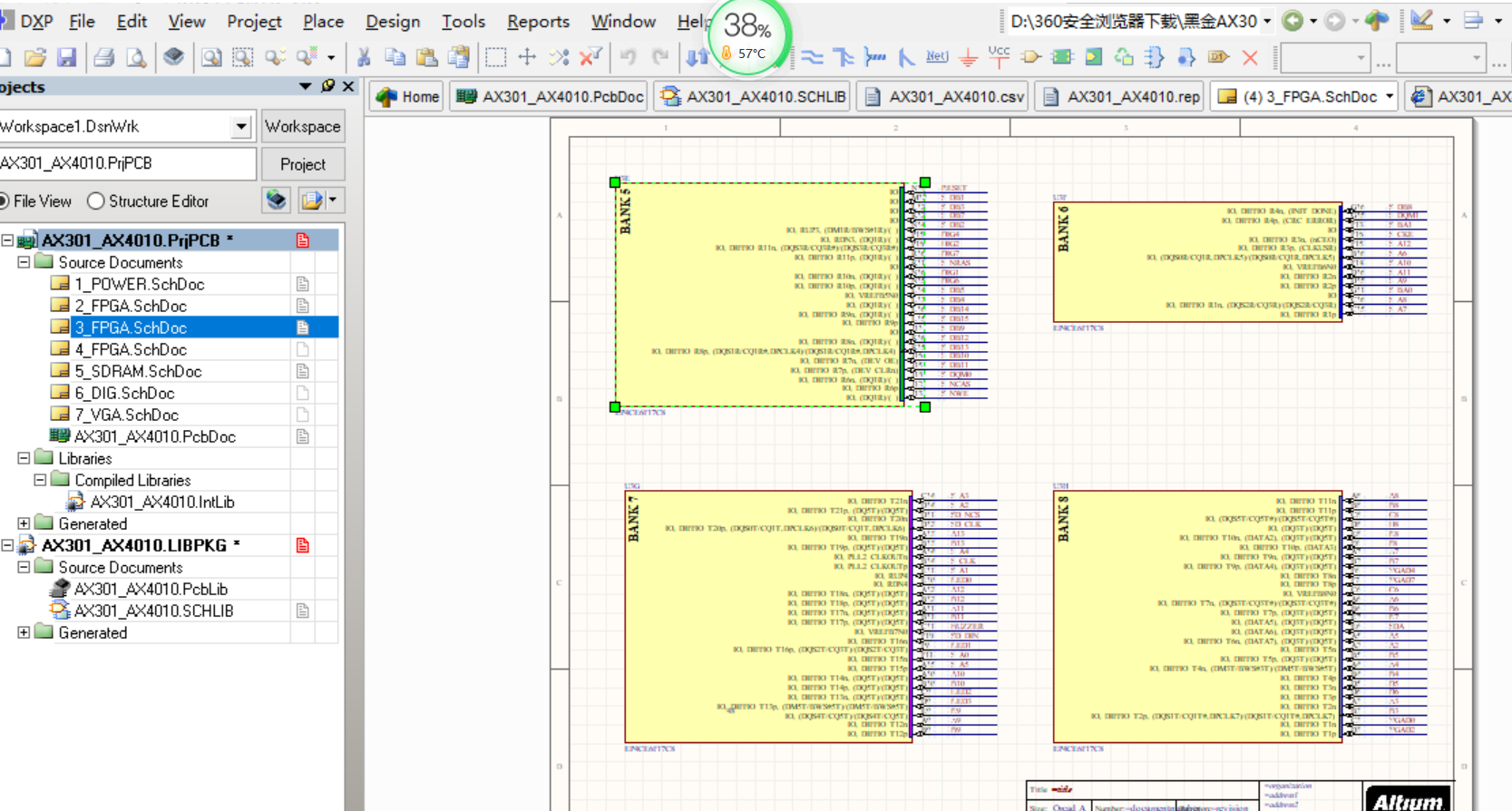

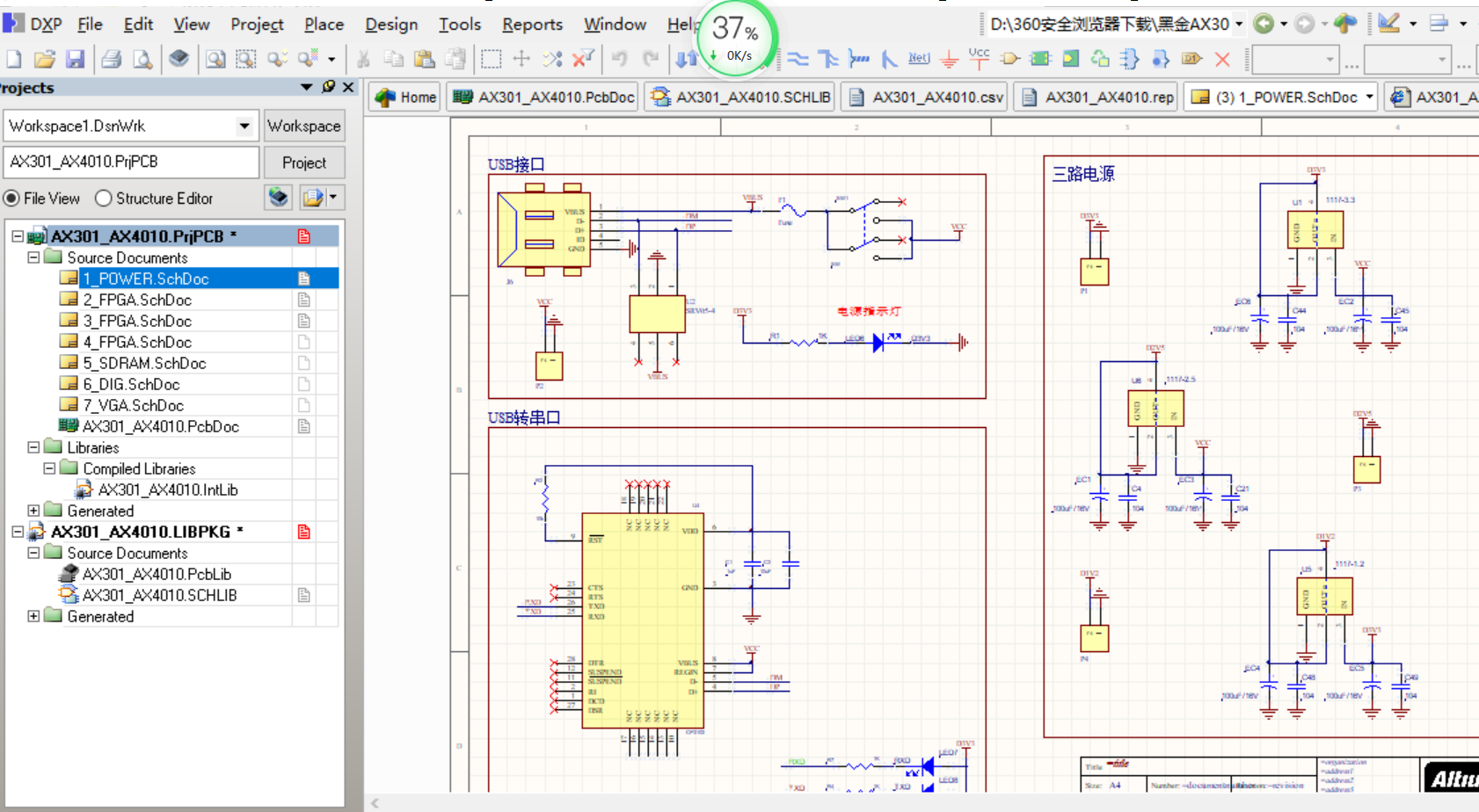

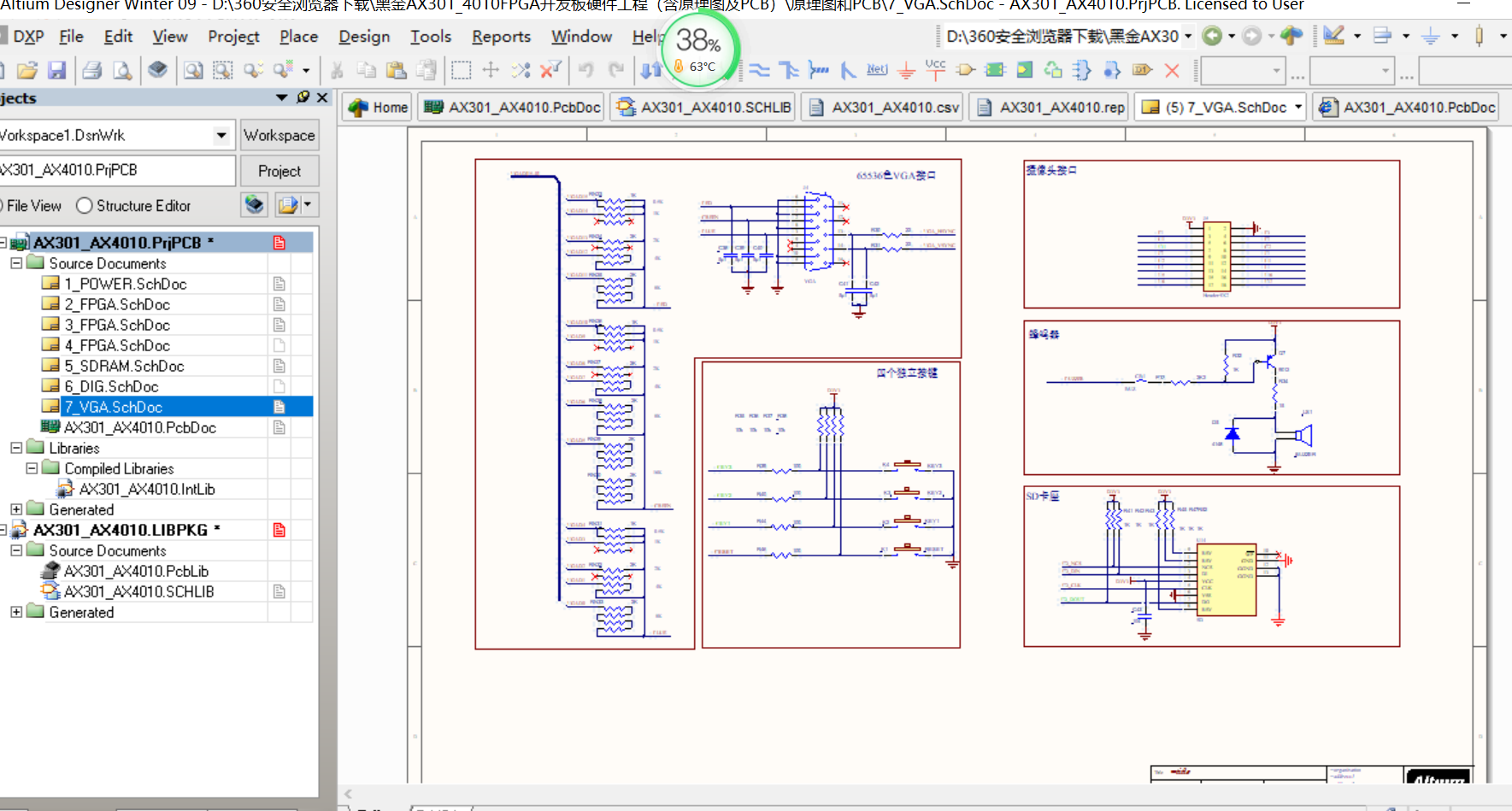

黑金CYCLONE4 EP4CE6F17C8 FPGA開發板ALTIUM設計硬件工程（原理圖+PCB+AD集成封裝庫）,Altium Designer 設計的工程文件，包括完整的原理圖及PCB文件，可以用Altium(AD)軟件打開或修改，可作為你產品設計的參考。集成封裝器件型號列表：
Library Component Count : 50
Name Description
----------------------------------------------------------------------------------------------------
1117-3.3
24LC04B_0
4148
BAV99
CAP NP_Dup2
CAP NP_Dup2_1
CAP NP_Dup2_2
CP2102_0
C_Dup1
C_Dup1_1
C_Dup2
C_Dup3
C_Dup4
C_Dup4_1
Circuit Breaker Circuit Breaker
Connector 15 Receptacle Assembly, 15-Pin, Sim Line Connector
DS1302_8SO
EC
EP4CE6F17C8 Cyclone IV Family FPGA, 2V Core, 179 I/O Pins, 2 PLLs, 256-Pin FBGA, Speed Grade 8, Commercial Grade
EP4CE6F17C8_1 Cyclone IV Family FPGA, 2V Core, 179 I/O Pins, 2 PLLs, 256-Pin FBGA, Speed Grade 8, Commercial Grade
Fuse 2 Fuse
HEX6
HY57651620/SO_0
Header 2 Header, 2-Pin
Header 9X2 Header, 9-Pin, Dual row
INDUCTOR
JTAG-10_Dup1
KEYB
LED
LED_Dup1
M25P16-VMN3PB 16 Mb (x1) Automotive Serial NOR Flash Memory, 75 MHz, 2.7 to 3.6 V, 8-pin SO8 Narrow (MN), Tube
MHDR2X20 Header, 20-Pin, Dual row
MiniUSBB
OSC
PNP
R
RESISTOR
RN
RN_Dup1
R_Dup1
R_Dup2
R_Dup3
R_Dup5
R_Dup6
SD
SPEAKER
SRV05-4
SW KEY-DPDT
ZTA
battery
資源簡介：黑金cyclone4 ep4ce6f17c8 fpga開發板ALTIUM設計硬件工程（原理圖+PCB+AD集成封裝庫）,Altium Designer 設計的工程文件，包括完整的原理圖及PCB文件，可以用Altium(AD)軟件打開或修改，可作為你產品設計的參考。集成封裝器件型號列表：Library Component Coun...
